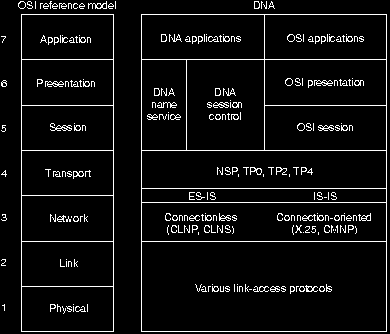

В настоящее время выпущена пятая версия основного изделия DECnet ( которую иногда называют Phase V, a в литературе компании Digital - DECnet/OSI). DECnet Phase V представляет собой надлежащим образом расширенный набор комплекта протоколов OSI, поддерживающий все протоколы OSI, а также несколько других патентованных и стандартных протоколов, которые поддерживались предыдущими версиями DECnet. Что касается ранее внесенных изменений в протокол, DECnet Phase V совместим с предыдущей версией (т.е. Phase IV).
Хотя в DECnet Phase V значительная часть DNA была приведена в соответствие с OSI, уже в DECnet Phase IV маршрутизация была очень схожа с маршрутизацией OSI. Маршрутизация DNA Phase V включает в себя маршрутизацию OSI (ES-IS и IS-IS) и постоянную поддержку протокола маршрутизации DECnet Phase IV. ЕS-IS и IS-IS описаны в Главе 28 "Маршрутизация OSI".
Формат длока данных маршрутизации DECnet Phase IV
Протокол маршрутизации DECnet Phase IV имеет несколько отличий от IS-IS. Одно из них-это разница в заголовках протоколов. Заголовок слоя маршрутизации DNA Phase IV приведен на Рис. 17-2; форматы пакетов IS-IS даны в Главе 28 "Маршрутизация OSI".
Первое поле в заголовке маршрутизации DNA Phase IV-это поле флагов маршрутизации (routing flags), которое состоит из:
Последнее поле в заголовке маршрутизации DNA Phase IV-поле траверсированных узлов ( nodes traversed ), которое показывает число узлов, которые пересек пакет на пути к пункту назначения. Это поле обеспечивает реализацию подсчета максимального числа пересылок для того, чтобы можно было удалить из сети вышедшие из употребления пакеты.
DECnet различает два типа узлов: конечные узлы и узлы маршрутизации. Как конечные узлы, так и узлы маршрутизации могут отправлять и принимать информацию, но обеспечивать услуги маршрутизации для других узлов DECnet могут только узлы маршрутизации.

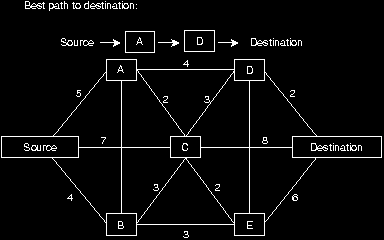

Маршрутные решения DECnet базируются на затратах (cost)-арбитражном показателе, назначаемом администратором сети для использования при сравнении различных путей через среду об'единенной сети. Затраты обычно базируются на числе пересылок, ширине полосы носителя и других показателях. Чем меньше затраты, тем лучше данный тракт. Если в сети имеют место неисправности, то протокол маршрутизации DECnet Phase IV использует значения затрат для повторного вычисления наилучшего мааршрута к каждому пункту назначения. Рис. 17-3 иллюстрирует расчет затрат в среде маршрутизации DECnet Phase IV.

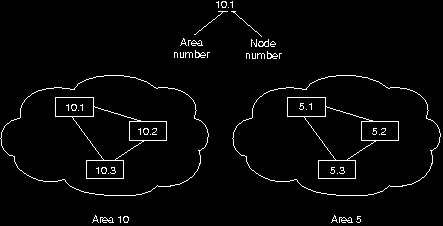

Адреса DECnet не связаны с физическими сетями, к которым подключены узлы. Вместо этого DECnet размещает главные вычислительные машины, используя пары адресов область/узел (area/node address). В диапазон значений адресов области входят значения от 1 до 63 (включительно). Адрес узла может иметь значение от 1 до 1023 (включительно). Следовательно, каждая область может иметь 1023 узла, а в сети DECnet адресация может быть произведена примерно к 65,000 узлам. Области могут перекрывать несколько роутеров, и отдельный кабель может обеспечивать несколько областей. Следовательно, если какой-нибудь узел имеет несколько сетевых интерфейсов, то он использует один и тот же адрес область/узел для каждого интерфейса. На Рис. 17-4 "Адреса DECnet" изображен пример сети DECnet с несколькими адресуемыми об'ектами.
Главные вычислительные машины DECnet не используют адреса уровня МАС (Media Access Control - Управлениe доступом к носителю), назначаемые производителем. Вместо этого адреса сетевого уровня встраиваются в адреса уровня МАС в соответствии с алгоритмом, который перемножает номер области на 1024 и прибавляет к результату номер узла. Результирующий 16-битовый десятичный адрес преобразуется в шестнадцатеричное число и добавляется к адресу АА00.0400 таким образом, что байты оказываются переставленными, так что наименее значимый байт оказывается первым. Например, адрес 12.75 DECnet становится числом 12363 (основание 10), которое равняется числу 304В (основание 16). После этого адрес с переставленными байтами добавляется к ставндартному префиксу адреса МАС DECnet; результирующим адресом является выражение АА00.0400.4В30.
Узлы маршрутизации DECnet называются либо роутерами Уровня 1, либо роутерами Уровня 2. Роутер Уровня 1 сообщается с конечными узлами и с другими роутерами Уровня 1 в отдельной конкретной области. Роутеры Уровня 2 сообщаются с роутерами Уровня 1 той же самой области и роутерами Уровня 2 других областей. Таким образом, роутеры Уровня 1 и Уровня 2 вместе формируют иерархическую схему маршрутизации. Рассмотренные взаимоотношения иллюстрируются на Рис. 17-5.
Конечные системы отправляют запросы о маршрутах в назначенный роутер Уровня 1. На роль назначенного роутера выбирается роутер Уровня 1 с наивысшим приоритетом. Если два роутера имеют одинаковый приоритет, то назначенным роутером становится тот, который имеет большее число узлов. Конфигурацию приоритета любого роутера можно вибирать ручным способом, вынуждая его на роль назначенного роутера.

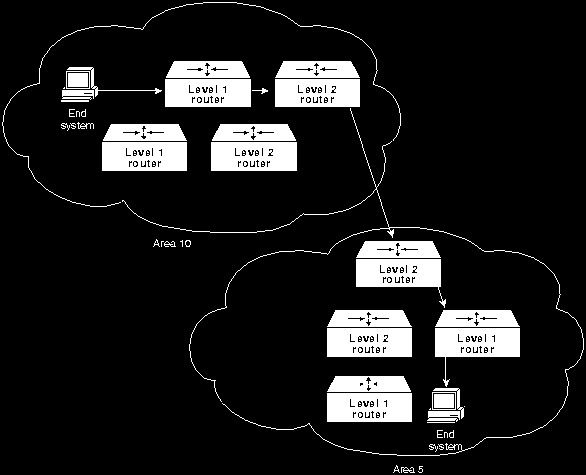

Как показано на Рис.17-5, в любой области может быть несколько роутеров Уровня 2. Если роутеру Уровня 1 необходимо отправить пакет за пределы своей области, он направляет этот пакет какому-нибудь роутеру Уровня 2 в этой же области. В некоторых случаях этот роутер Уровня 2 может не иметь оптимального маршрута к пункту назначения, однако конфигурация узловой сети обеспечивает такую степень устойчивости к ошибкам, которая не может быть обеспечена при назначении только одного роутера Уровня 2 на область.
Принадлежащий Digital Протокол услуг сети ( Network services protocol - NSP) по функциональным возможностям похож на ТР4 тем, что он обеспечивает ориентированное на соединение, с контролируемым потоком обслуживание, с фрагментацией и повторной сборкой сообщений . Обеспечиваются два подканала - один для нормальных данных, второй для срочных данных и информации управления потоком. Обеспечивается два типа управления потоком - простой механизм старт/стоп, при котором получатель сообщает отправителю, когда следует завершать и возобновлять передачу данных, и более сложная техника управления потоком, при которой получатель сообщает отправителю, сколько сообщений он может принять. NSP может также реагировать на уведомления о перегрузке, поступающие из сетевого уровня, путем уменьшения числа невыполненных сообщений, которое он может допустить.
