2.5.2. Создание отчетов

В OrCAD Capture имеются три команды создания спецификации проекта: Tools>Bill of Materials, Tools>Cross Reference и Reports>CIS Bill of Materials. В свою очередь команда Reports>CIS Bill of Materials имеет две подкоманды Standard и Crystal Reports (последняя имеется только в версии Capture CIS). Диалоговые окна команд составления отчетов представлены на рис. 2.49.

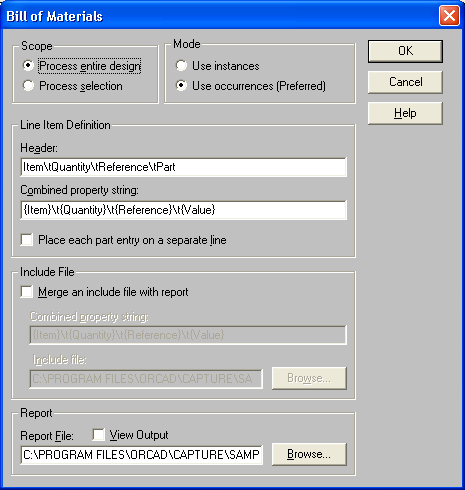

В диалоговом окне команды Tools>Bill of Materials (рис. 2.49, а) выбираются следующие опции:

• Scope — составление отчета для всего проекта (Process entire design) или его выбранной части (Process selection);

• Line Item Definition (задание перечня переменных, помещаемых в отчет):

  • Header — названия граф отчета (они должны быть согласованы с данными, перечисленными на строке Combined property string); названия граф разделяются символами «\t» и они задаются как текстовые переменные, в которых допускаются символы кириллицы;

  • Combined property string — задание перечня величин, помещаемых в графах отчета; имена величин заключается в фигурные скобки и отделяются друг от друга символами «\t»; например, для включения в отчет позиционных обозначений компонентов и их имен составляется строка {Reference}\t{Value}; в отчете эти величины отделяются знаками табуляции;

  • Place each part entry on a separate line — вывод данных о каждом компоненте в отдельной строке;


а)

б)

в)

г)

Рис. 2.49. Диалоговые окна команд Tools>Bill of Materials (a), Tools>Cross Reference (б), Reports>CIS Bill of Materials>Standard (в) и Reports>CIS Bill of Materials>Crystal Reports (г)

• Include file (файл включения):

  • Merge an include file with report — включение в отчет дополнительной информации, помещенной в файле Include;

  • Combined property string — задание перечня величин, заключенных в файле Include в апострофы (см. ниже);

  • Include file — имя файла включения;

• Report File — имя файла отчета (по умолчанию в качестве его имени указывается имя проекта с расширением .bom);

• View Output — вывод на экран выходного файла для предварительного просмотра.


Приведем пример файла Include:

Описание компонента ГОСТ

'1k' МЛТ-0,255%

"luF ¹ Керамический конденсатор

'133LA3' 4 логических элемента 2И-НЕ И63.088.023ТУ7

Если содержание первого столбца какой-либо строки этого файла совпадает с данными строки Include File Combined property string, то содержание остальной части этой строки файла Include добавляется в файл отчета.

Приведем пример фрагмента отчета о проекте, составленного по команде Tools>Bill of Materials (см. рис. 2.49, а) с использованием Include-файла (его текст приведен выше):

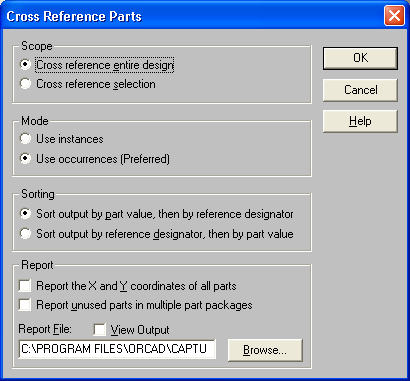

В диалоговом окне команды Tools> Cross Reference (ри£. 2.49, б) выбираются следующие опции:

• Scope (выбор проекта или его части):

  • Cross reference entire design — составление отчета для всего проекта;

  • Cross reference selection — составление отчета для выбранной части проекта;

• Sorting (сортировка):

  • Sort output by part value, then by reference designators — сортировка строк отчета сначала по параметрам <Value > компонентов и затем по их позиционным обозначениям;

  • Sort output by reference designators, then by part value — сортировка строк отчета сначала по позиционным обозначениям компонентов и затем по их параметрам <Value>;

• Report (отчет):

  • Report the X and Y coordinates of all parts — вывод в отчет координат X, Y расположения всех компонентов на схеме;

  • Report unused parts in multiple part packages — вывод в отчет информации о неиспользованных секциях многосекционных компонентов;

• Report File — имя файла отчета (по умолчанию в качестве его имени указывается имя проекта с расширением .xrf);

• View Output — вывод на экран выходного файла для предварительного просмотра.


Приведем пример фрагмента отчета о проекте, составленного по команде Tools>Cross Reference (см. рис. 2.49, б)

Design Name: OSC.DSN

Cross Reference September 22,1999 19:30:10 Pagel

Item Part Reference SchematicName Sheet Library X Y

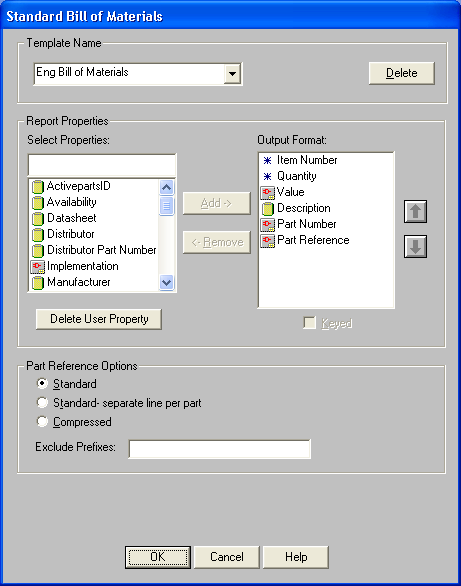

В диалоговом окне команды Reports>CIS Bill of Materials>Standard

(рис. 2.49, в) выбираются следующие опции стандартного отчета (команда доступна только при работе в Capture CIS):

• Template Name — выбор из списка имени шаблона отчета или ввод имени нового шаблона (для создания новых шаблонов необходима программа Crystal Reports фирмы Seagate (см. сайты www.orcad.com/cis/crystal.htm, www.seagatesoftware.com, www.softline.ru), причем с OrCAD 9 совместимы версии этой программы не младше 6;

• Report Properties (настройка параметров отчета):

  • Selected Properties (выбор параметров, включаемых в отчет): Availability, Datasheet, Distributor, Distributor Part Number, Rating, Schematic Part Path, Source Library, Source Package, Tolerance, Voltage;

  • Output Format — список выбранных параметров;

• Keyed — отмеченные параметры группируются в отчете на одной строке (см. ниже);

• Part Reference Options (выбор формата файла отчета):

  • Standard — стандартная форма — группирование помеченных параметров на одной строке;

  • Standard-separate line per part — каждый компонент размещается на отдельной строке;

  • Compressed — сжатая форма — информация об одинаковых компонентах размещается на одной строке;

  • Exclude Prefixes — перечень префиксов позиционных обозначений компонентов, не включаемых в отчет.


На рис. 2.50, а приведен пример фрагмента отчета о проекте, составленного по команде Reports>CIS Bill of Materials>Standard.

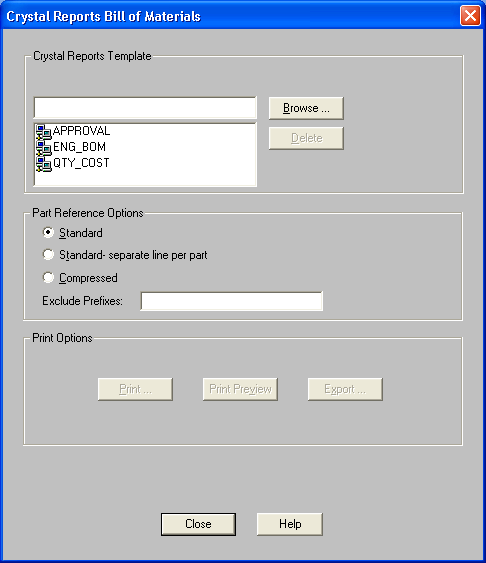

В диалоговом окне команды Reports>CIS Bill of Materials>Crystal

Reports (рис. 2.49, г) выбираются следующие опции:

• Crystal Reports Template — бинарный файл шаблона отчета, составленный программой Crystal Reports (стандартные шаблоны имеют имена ENG_BOM, QTY_COST, APPROVAL);


а)

б)

Рис. 2.50. Отчеты о проекте в стандартной форме OrCAD CIS (а), в форме Crystal Reports с шаблоном ENG_BOM (б) и шаблоном, составленным по ЕСКД (в)

Part Reference Options (выбор формата файла отчета):

• Standard — стандартная форма;

• Standard-separate line per part — каждый компонент размещается на отдельной строке;

• Compressed — сжатая форма — информация об одинаковых компонентах размещается на одной строке;


Print Options (выбор формата печати на принтер):

• Print — непосредственный вывод на принтер;

• Print Preview — предварительный просмотр;

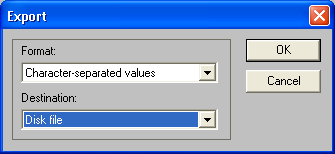

• Export (экспорт отчета):


Format (формат): Character-separated values, Comma-separated values, Crystal Reports, Data Interchange Format, Excel, HTML, Lotus 1-2-3, ODBC, Paginated Text, Record style (columns of values), Rich Text Format, Tab-separated text, Tab-separated values, Text, Word for Windows document;

Destination (назначение): Disk file — дисковый файл; Exchange Folder — папка Exchange; Microsoft Mail — электронная почта.

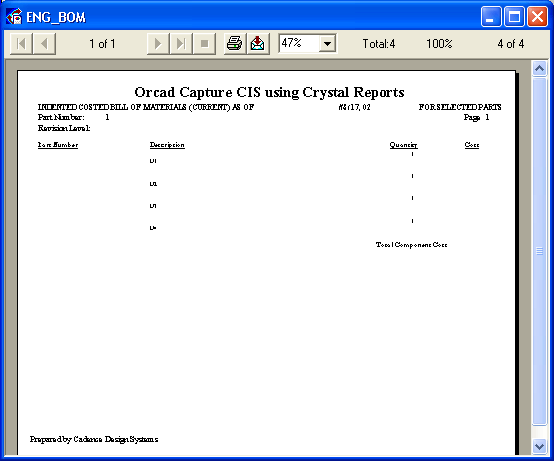

Пример фрагмента отчета о проекте, составленного по команде Reports>CIS Bill of Materials>Crystal Reports с помощью шаблона ENG_BOM приведен на рис. 2.50, б. Напомним, что изменение шаблона отчетов CIS Bill of Materials>Standard и Crystal Reports производится с помощью программы Crystal Reports, поставляемой отдельно.

В Санкт-Петербургском НИИ Точной Механики на основе OrCAD Capture CIS разработали базу данных предприятия, шаблоны для составления отчетов по ЕСКД (см. пример на рис. 2.50, в) и ряд утилит, в частности, программу получения документа «Перечень элементов» (справки на сайте www.rodnik.ru) [27, 28].
