2.5.4. Использование OrCAD Capture совместно с OrCAD Layout

При создании с помощью OrCAD Capture принципиальной схемы, предназначенной для разработки печатной платы с помощью OrCAD Layout, необходимо

выполнить ряд условий, чтобы в будущем не возникало ошибок при попытке перенести схему на ПП.

  1. Всем компонентам схемы необходимо поставить в соответствие их корпуса с помощью атрибута Footprint (из числа тех, которые имеются в библиотеках OrCAD Layout);
  2. С помощью атрибутов компонентов, цепей и выводов компонентов, перечисленных в табл: 2.9 — 2.11, можно задать дополнительные данные на печатную плату (в атрибутах разрешается использовать только заглавные буквы). Атрибуты задаются либо вручную, либо заполняя стандартные формы (см. пример на рис. 2.53), которые вызываются по командам Macro>Configure.

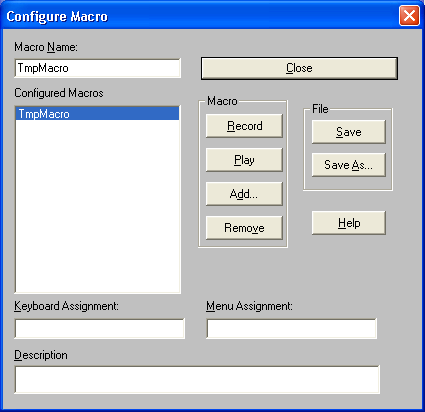

Рис. 2.53. Диалоговое окно для ввода стандартных атрибутов компонентов

Таблица 2.9. Атрибуты компонентов

Имя параметра компонента

Пример значения

Описание параметра

COMPFIXED

YES

Присвоение значения YES фиксирует расположение компонента на плате

COMPGROUP

2

Присвоение номера группы размещения компонента на плате

COMKEY

YES

Присвоение компоненту признаку ключевого компонента в данной группе; такие компоненты размещаются первыми перед остальными компонентами группы

COMPLOC

[1000,1000]

Координаты [X,Y] размещения компонента на плате, X и Y — целые числа (в английской системе координаты отсчитываются в милах, а в метрической в микронах)



Имя параметра компонента

Пример значения

Описание параметра

COMPLOCKED

YES

Присвоение значения YES временно фиксирует расположение компонента на плате

COMPROT

270.00

Угол поворота компонента на плате против часовой стрелки (в град, и минутах) относительно его ориентации в библиотеке

COMPSIDE

ВОТ

Выбор стороны платы при размещении компонента (ТОР или ВОТ)

FOOTPRINT

DIP16

Имя корпуса компонента

FPLIST

DIP24\400

Список альтернативных корпусов компонентов (в качестве разделителя списка используется запятая)

GATEGROUP

1

Присвоение секции компонента номера группы. Две секции могут быть переставлены, если они принадлежат одному и тому же корпусу и входят в одну и ту же группу (т.е. имеют одинаковые параметры GATEGROUP)

MIRRORFOOTPRINT

DIP24-M

Имя изображения зеркального отображения корпуса компонента

PARTNUM

489746

Номер компонента, присваиваемый пользователем (используется при выпуске документации)

PARTSHAPE

74LS04

Тип компонента, например, 74LS04, СК05 или Т05. В отсутствии атрибута FOOTPRINT с наименованием корпуса компонента значение атрибута PARTSHAPE используется для поиска подходящего корпуса в файле SYSTEM.PRT

POWERPIN

YES

Определение компонента, содержащего один вывод



Таблица 2.10. Атрибуты цепей

Имя параметра цепи

Пример значения

Описание параметра

CONNWIDTH

10

Значение ширины проводника по умолчанию

HIGHLIGHT

YES

Разрешение подсвечивания выбранной цепи

MAXWIDTH

12

Максимальная ширина проводника

MINWIDTH

8

Минимальная ширина проводника

NETGROUP

2

Задание номера группы цепей. Объединение цепей в группы используется при редактировании и трассировке проводников

NETWEIGHT

60

Целочисленный весовой множитель (в диапазоне от 1 до 100, по умолчанию 50), обозначающий приоритет цепи при трассировке

RECONNTYPE

ECL

Задание правила трассировки (STD, HORZ, VERT, MIN, МАХ или ECL)

SPACINGBYLAYER

ТОР=13, ВОТ=8

Зазор между трассами на одном или нескольких слоях



Имя параметра цепи

Пример значения

Описание параметра

TESTPOINT

YES

Автоматическое создание контрольной точки для данной цепи (YES)

THERMALLAYERS

GND

Список имен слоев металлизации, к которым подсоединяется данная цепь (в качестве разделителя списка используется запятая)

VIAPERNET

VIA1

Тип переходного отверстия, разрешенного для данной цепи

WIDTH

12

Ширина проводника. По умолчанию это значение присваивается параметрам MinWidth, MaxWidth и ConnWidth WIDTHBYLAYER



Таблица 2.11. Атрибуты выводов компонентов

Имя параметра вывода компонента

Пример значения

Описание параметра

ECLTYPE


SOURCE

Присвоение типа вывода Source, Load или Target при использовании алгоритма трассировки Daisy-chain

PINGROUP

1

Присвоение выводу номера группы, к которому он принадлежит. Два вывода могут быть переставлены, если они принадлежат одной и той же секции компонента и входят в одну и ту же группу (т.е. имеют одинаковые параметры PINGROUP)

После создания схемы проекта в OrCAD Capture можно создать файл списка его соединений (*.mnl) для передачи в OrCAD Layout для разработки печатной платы. Предварительно нужно скопировать текущий файл конфигурации Layout.ini в каталог, в котором находится программа Capture.exe, затем открыть OrCAD Capture и выполнить команду Tools>Create Netlist, выбрав в ее диалоговом окне закладку Layout (см. рис. 2.48). После этого необходимо закрыть OrCAD Capture, загрузить программу OrCAD Layout и передать ей файл списка соединений (см. далее гл. 5). Это делается двумя способами.

  1. На закладке Layout команды Tools>Create Netlist можно отметить опцию Run ECO, тогда после составления списка соединений он будет автоматически передан в OrCAD Layout, и в текущей плате будет выполнены соответствующие изменения (загружены недостающие корпуса компонентов, удалены лишние и скорректированы электрические соединения, т.е. выполнена корректировка печатной платы по данным о принципиальной схеме). Если при этом файл печатной платы с предварительно размещенными компонентами открыт, то будет выведен запрос на подтверждение загрузки файла списка соединений; если же файл печатной платы не открыт, то OrCAD Layout выведет запрос на подтверждение загрузки модифицированного списка соединений после повторного открытия файла печатной платы.
  2. Для создания новой печатной платы в OrCAD Layout выполняется команда File>New и в диалоговых окнах указывается имя файла шаблона печатной платы (*.tch), имя файла списка соединений (*.mnl) и имя файла создаваемой печатной платы (*.mах).

Замечание.

При загрузке в OrCAD Layout списка соединений принципиальной электрической схемы каждому компоненты схемы ставится в соответствие его корпус (Footprint). Если среди параметров какого-нибудь компонента не указано имя его корпуса, то во внимание принимаются соответствия, указанные в файле SYSTEM.PRT.

Между экранами Capture и Layout можно установить «горячую связь» (Cross probing). Для этого необходимо одновременно открыть обе эти программы и загрузить в них один и тот же проект, располагая изображение схемы и печатной платы в разных окнах (в Layout при этом можно выполнить команду Window>Half Screen). В программе Capture необходимо на закладке Miscellaneous команды Options>Properties выбрать опцию Enable Intertool Communication, в программе Layout никаких специальных действий предпринимать не надо. После этого выбор одного или несколько объектов на экране Capture высвечивает соответствующие им объекты на экране Layout и наоборот.

Прямая и обратная корректировка проекта. При разработке печатных плат желательно, чтобы на каждом шаге проектирования принципиальная схема проекта полностью соответствовала печатной плате не зависимо от того, где внесены изменения: в схеме или печатной плате. Перенос изменений схемы в печатную плату называется «прямой» корректировкой (Forward annotation), а перенос изменений печатной платы в схему называется «обратной» корректировкой (Back annotation). Для этого рекомендуется периодически выполнять следующие операции: ,

При выполнении прямой и обратной корректировки следует иметь в виду следующее. При добавлении в OrCAD Capture новых компонентов в диалоговом окне Update Part Reference следует выбирать опцию Incremental reference (но не Unconditional reference). Проведение новых электрических связей иди удаление существующих не передаются из OrCAD Layout в OrCAD Capture, поэтому все подобные изменения выполняются в Capture и затем с помощью механизма прямой корректировки передаются в Layout. И напротив, изменения позиционных обозначений компонентов должно быть выполнено в Layout и затем с помощью механизма обратной корректировки переданы в Capture.
