2.2. Создание проекта
Проекты, созданные
с помощью программы OrCAD Capture, заносятся в файлы с расширением .opj (по
терминологии, принятой в программе, проект называется Project), которые содержат
ссылки на имена всех используемых файлов: файлов отдельных схем (*.dsn, по принятой
терминологии файлы схем называются Design, в переводе также «проект»),
библиотек, текстовых VHDL-файлов, файлов отчетов о проекте и др. В файле проекта
могут содержаться ссылки на одну или несколько папок (эти папки изображаются
в окне менеджера проектов, см. рис. 2.2), ассоциируемых с файлами принципиальных
схем. Папка принципиальной схемы содержит одну или несколько страниц схемы.
Файл схемы содержит также Design cahe — кэш проекта, который содержит копии
символов компонентов, используемых в схеме. Проект может содержать ссылки на
несколько библиотек. Однако он может иметь только одну схему (файл с расширением
имени .dsn), состоящую из одной или нескольких страниц. Можно создать новый
проект и затем создать новые схемы, библиотеки и VHDL-файлы. Для создания нового
проекта выполняется команда
File>New Project,
после чего в открывшемся
диалоговом окне (рис. 2.16) на строке
Name
указывается имя проекта (символы
кириллицы не допускаются, если предполагается моделирование), а на строке
Location
- имя подкаталога расположения проекта (при этом для просмотра файловой
структуры удобно пользоваться кнопкой Browse). Далее в средней части этого окна
выбирается тип проекта.

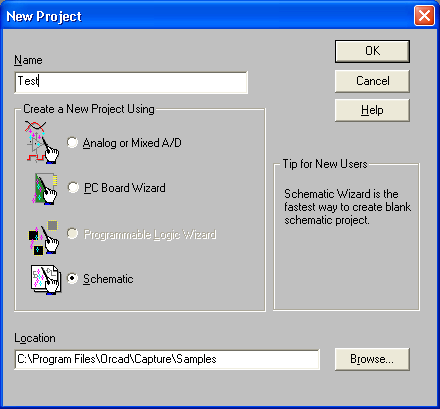

Рис. 2.16.
Выбор типа проекта
1. Analog
or Mixed-Signal Circuit
— аналоговые, цифровые или смешанные аналого-цифровые
устройства, моделируемые с помощью программы PSpice A/D (возможна также дальнейшая
разработка печатной платы с помощью OrCAD Layout). В начале создания проекта
предусмотрена загрузка прототипа, указав его имя в изображенном на рис. 2.17,
а
диалоговом окне (вариант Create based upon an existing project) — возможна
загрузка одного из 4 стандартных прототипов или любого созданного ранее проекта.
a)
б)
Рис. 2.17.

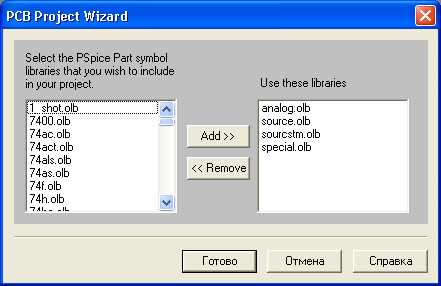

Выбор прототипа проекта (а) или возможности моделирования РСВ-проекта (б) с
выбором библиотек символов PSpice
2.
PC Board
— печатные платы (моделирование смешанных аналого-цифровых устройства
выполняется с помощью PSpice). Необходимость проведения моделирования указывается

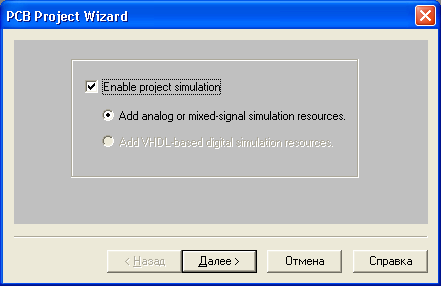

в диалоговом окне, показанном на рис. 2.17,
б
— для этого нужно пометить
галочкой строку Enable project simulation для добавления в проект перечня библиотек
символов PSpice (Add analog or mixed-signal simulation resources).
3.
Schematic
— не специализированные проекты (возможно только создание и
документирование принципиальных схем, моделирование и разработка печатных плат
не предусматривается).
Замечание.
Выбор типа проекта определяет набор команд меню OrCAD Capture, что не очень принципиально, так как имеется возможность обмена данными между любыми проектами.
![]() |
![]() |
![]() |
