2.2.2.
Вывод на принтер/плоттер
Для вывода
данных на принтер, плоттер или в PostScript-файл (*.ргп) используются стандартные
диалоговые окна Windows: Print Setup, Print Prewiew и Print. Команды вывода
могут быть выбраны из меню
File
менеджера проектов или программ OrCAD
Capture, OrCAD PSpice и др. На печать можно вывести страницу схемы, символ компонента,
информацию об упаковке, текстовые файлы и т.п. в следующем порядке:
-
По команде
Print
Setup
меню File производится конфигурирование принтера/плоттера;
-
По команде
Print
Preview
меню
File
задаются параметры (рис. 2.18):
-
Scale to paper size:
автоматическое масштабирование изображения таким образом, чтобы все выбранные
страницы схемы проекта полностью помещались на листе бумаги указанного
ниже размера;
-
Scale to page size:
автоматическое масштабирование изображения таким образом, чтобы выбранная
страница схемы полностью помещалась на листе бумаги указанного ниже размера;
-
Page size: размер
бумаги — А4, A3, А2, А1, А0, Custom (задается пользователем);
-
Saling: масштаб
изображения;
-
Print offsets X,
Y: смещение изображения по горизонтали и вертикали;
-
Print Quality: качество
печати (разрешающая способность);
-
Copies: количество
копий;
-
Print to File: вывод
изображений в файл;
-
Collate copies:
порядок печати копий — сначала выводятся все копии первой страницы, затем
все копии второй и т.д.;
-
Force Black &
White: вывод черно-белого изображения.
-
Выбор выводимых на
печать страниц схемы производится разными способами:
1) в окне менеджера
проектов выбирается одна или несколько страниц схемы;
2) нужная страница
схемы загружается в схемный редактор;
3) для печати всех
страниц схемы проекта достаточно в менеджере проектов выбрать имя схемы
проекта (Design).

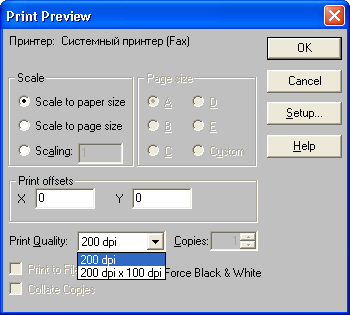

Рис. 2.18.
Задание параметров печати
